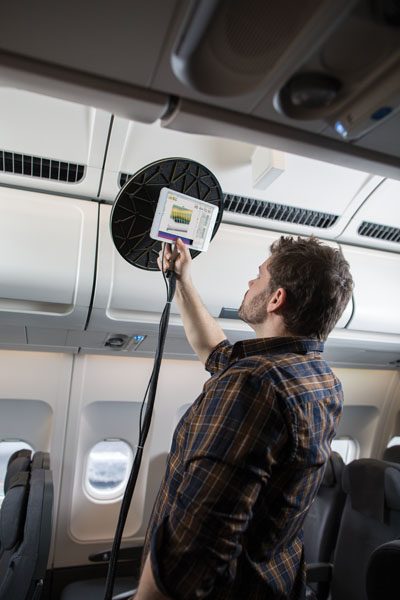

La caméra acoustique BK Connect est un système complet pour l’identification des sources de bruit (NSI) en temps réel, qui peut être utilisé pour des mesures stationnaires et non stationnaires. Cette caméra a été développée pour l’industrie aérospatiale et automobile, mais elle peut bien sûr être utilisée dans d’autres applications industrielles. La caméra acoustique est également utilisée pour le dépannage des avions, la détection des BSR dans les cabines et la détection des fuites à haute fréquence.

La caméra acoustique permet de détecter et de visualiser les sources de bruit sur le site, qu’il s’agisse de champs acoustiques proches ou lointains. Le système permet de prendre des captures d’écran à l’aide d’une tablette, de les sauvegarder et de les partager. En outre, il est possible d’effectuer des enregistrements sonores, de les sauvegarder, de les éditer et de les analyser à l’aide de BK Connect.

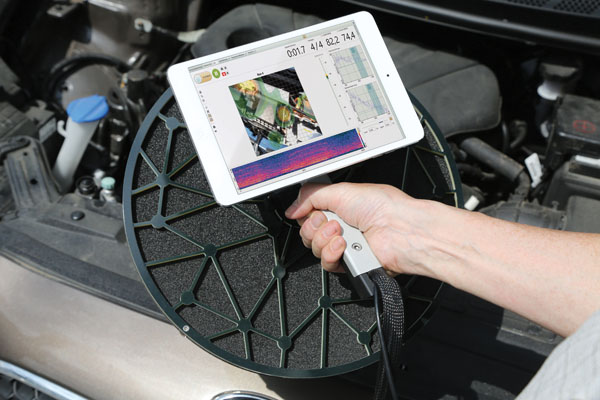

Le matériel se compose d’un frontal Lan-XI avec cadre, qui peut être étendu avec un module de batterie pour des mesures jusqu’à 2 ½ heures. La caméra acoustique se compose de 30 microphones B&K 4959 TEDS avec préampli intégré, d’une plaque de réflexion amovible et, au centre, d’une caméra vidéo. L’emplacement des microphones a été choisi pour permettre l’holographie acoustique et la formation de faisceaux. En outre, un support de tablette est prévu pour monter une tablette de 20 x 13 cm (d’autres tailles sont également possibles). (D’autres tailles sont également possibles) Le réseau est équipé de deux câbles, un pour les microphones et un USB pour la caméra. Le tout est livré avec un étui résistant à l’eau.

Le logiciel BK Connect Array Analysis 8430 fait partie de BK Connect et offre les mêmes fonctionnalités et la même facilité d’utilisation grâce à une interface graphique innovante et un flux de travail logique. Trois modes sont inclus : streaming, enregistrement et lecture. La lecture en continu est la norme dans les applications de dépannage : localisez la source, enregistrez une capture d’écran et utilisez-la pour résoudre le problème. Le post-traitement n’est pas nécessaire. Lorsqu’une zone d’intérêt est trouvée, la source peut être enregistrée et sauvegardée dans une arborescence de projet. Il est ensuite possible de la lire et de la post-traiter.
