Enregistrer, analyser et écouter vos mesurages acoustiques et vibratoires au moyen de votre iPad n’est plus une idée futuriste!

Enregistrer, analyser et écouter vos mesurages acoustiques et vibratoires au moyen de votre iPad n’est plus une idée futuriste! Avec le système portable Sonoscout, les ingénieurs peuvent valider les acquisitions en temps réel ce qui permet d’éviter la prise en compte de mesures incor-rectes durant la réalisation de tests coûteux. Sonoscout est absolument unique en son genre pour les enre-gistreurs de bruits et de vibrations mobiles en offrant un monitoring et une analyse temps réel. Il est facile à configurer pour des mesures « grab and go » et si facile à apprendre qu’il ne nécessite pas de mode d’emploi.

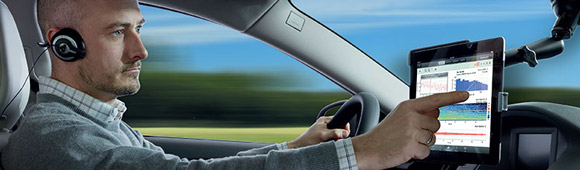

Le système Sonoscout dispose d’un front-end d’acquisition portable (LAN-XI) avec un iPad et un micro-casque pour l’enregistrement et l’écoute de vos mesurages. Bruit, vibrations et données supplémentairesen provenance de 12 canaux au maximum sont ainsi envoyées sans fils vers l’iPad du front-end sur batterie. La confiance en une mesure optimale provient de l’observation d’informations continues sur l’écran de l’iPad. Grâce à la liaison avec le CAN-bus du véhicule, Sonoscout présente tous les paramètres importants comme la vitesse de rotation du moteur, la vitesse de parcours et les signaux NVH. L’utilisateur marque les évènements et périodes d’un simple touché lequel peut plus tard être restitué dans Google Earth en même temps que l’information route-GPS.

La mise au point du système est très rapide et les ingénieurs peuvent simplment porter le combiné avec mlicrophone afin d’enregistre le bruit à hauteur des oreilles. La câblage est minimal avec l’alimentation batterie et la connection WI-FI. Des fonctions intelligentes minimalisent le temps de mise au point du système d’acquisition : la reconnaissance automatique des transducteurs à l’aide de la technologie TEDS et la possibilité de pouvoir disposer d’une gamme dynamique de plus de 160 dB constituent des avantages inconstestables.

L’analyse fonctionnelle comporte l’analyse FFT, l’extraction d’ordre, l’analyse par 1/3 d’octave reconstituée, l’affichage de spectrogrammes et les mesures de “sound quality”. L’utilisateur peut rapidement et facilement opter pour l’affichage de maximum 4 analyses issues d’un maximum de 4 tests différents.

Une option d’ enregistrement “stand-alone” veille au stockage des données sur une carte SD. A l’aide de cette option, les données sont tout d’abord stockées sur la carte SD du front-end et, ensuite, une fois l’enregistrement achevé, elles sont transmises via le WIFI vers l’i-Pad. Le transfert des données vers le PC pour analyse ultérieure et partage sont exécutés facilement par l’introduction de l’adresse IP de l’iPad dans l’URL d’un navigateur et le transfert via WIFI. D’autres options sont iTunes et DiskAid.

Sonoscout convient parfaitement au logiciel Brüel & Kjær PULSE Reflex.
