Étalonnage accrédité des microphones chez ENMO Services

Laboratoire d’étalonnage accrédité ISO 17025

Le laboratoire ENMO Services est accrédité selon la norme ISO 17025. En 2018 et 2023, nous avons obtenu avec fierté notre portée d’accréditation pour les sonomètres, les calibreurs acoustiques, les accéléromètres, les calibreurs de vibration, les vibromètres et les capteurs de force. Depuis juillet 2025, cette portée a été étendue pour inclure l’étalonnage des microphones, conformément aux normes IEC 61094-5 et IEC 61094-6.
Grâce à cette extension, nous pouvons encore mieux et plus efficacement accompagner nos clients dans la maintenance de leurs équipements de mesure. De nombreuses directives nationales soulignent que les instruments de mesure doivent être périodiquement vérifiés par un étalonnage accrédité, y compris les microphones.

Quels microphone étalonnons-nous?

Notre laboratoire est équipé pour traiter une large gamme de types et de connexions de microphones, notamment :

• Microphones de 1/8 pouce, 1/4 pouce, 1/2 pouce et 1 pouce

• Connexions traditionnelles ou CCLD

• Capsules microphoniques seules ou microphones avec préamplificateur intégré

Cette polyvalence nous permet d’étalonner, sous accréditation, des microphones de diverses marques et modèles.
Chaque étalonnage est accompagné d’un certificat d’étalonnage conforme, indiquant clairement que le microphone respecte ses spécifications produit et reste dans les tolérances définies.

Qu’est-ce qui est vérifié lors de l’étalonnage?

Une unité de microphone peut être composée uniquement d’une capsule microphonique, ou d’une capsule avec préamplificateur. En acoustique, cela correspond respectivement à la sensibilité en circuit ouvert et à la sensibilité en charge.

L’étalonnage d’un microphone comprend deux étapes principales :

1. Détermination de la sensibilité à la fréquence de référence à l’aide d’un coupleur acoustique (IEC 61094-5).

2. Mesure de la réponse en fréquence à l’aide d’un actuateur (IEC 61094-6).

Ces deux étapes sont décrites plus en détail ci-dessous.

1. Détermination de la sensibilité de référence

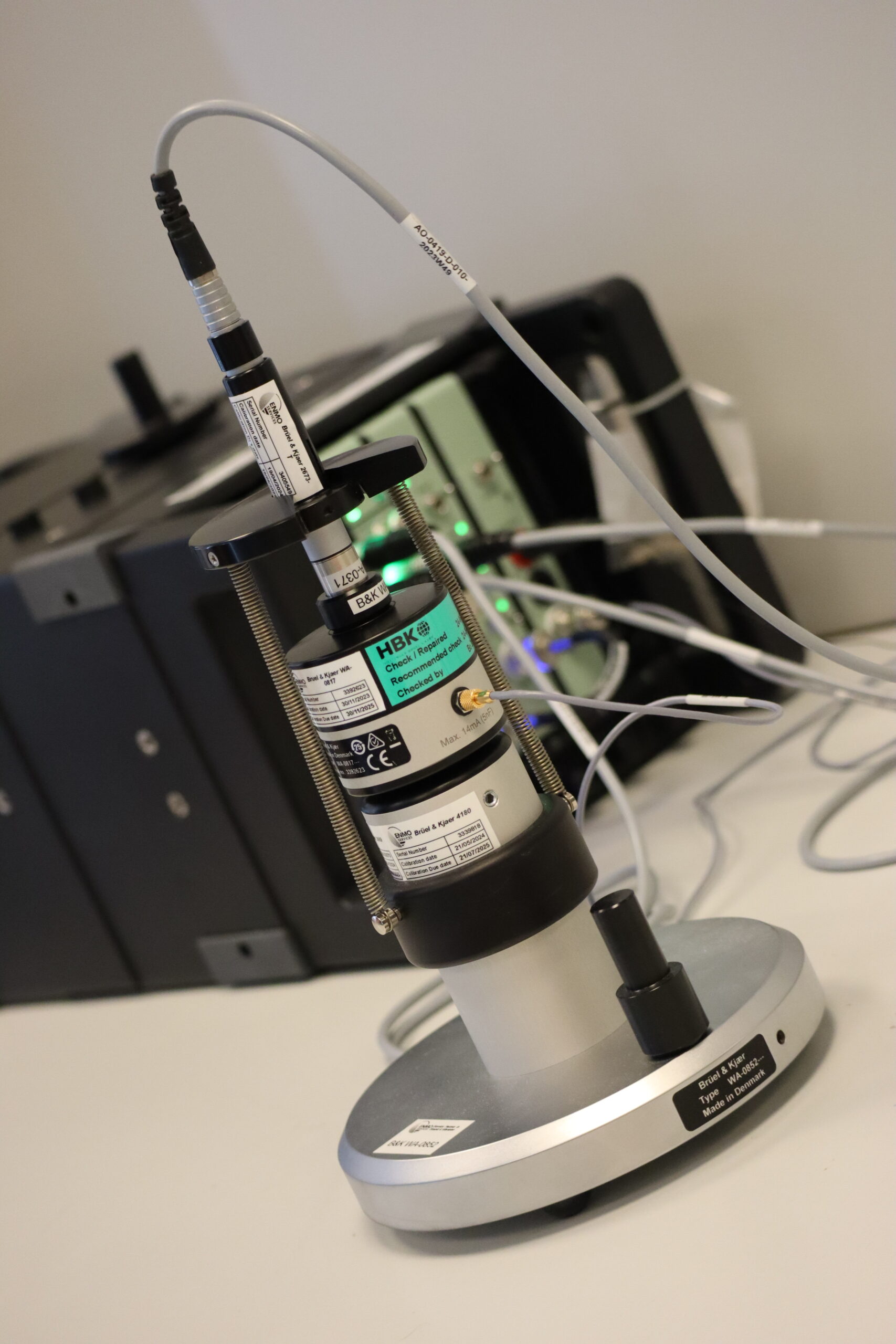

La première étape consiste à entrer dans le système de mesure les bons paramètres du microphone — tels que la sensibilité nominale, la fréquence de référence, la tolérance, le type de connexion (LEMO ou BNC) et les corrections environnementales. La sensibilité de référence est mesurée à l’aide d’un coupleur acoustique, optimisé pour les microphones de 1/2 pouce (la taille la plus courante). Le microphone testé et un microphone de référence (B&K 4180) sont placés côte à côte et exposés au même signal acoustique. Grâce à la technique de tension d’insertion, l’influence du préamplificateur est déterminée et corrigée si nécessaire, ce qui permet une mesure précise de la sensibilité en circuit ouvert. Lorsqu’un microphone et un préamplificateur sont fournis ensemble, on parle de sensibilité en charge. La sensibilité de référence finale est calculée dans des conditions de référence — c’est généralement la valeur demandée pour des mesures traçables.

2. Mesure de la réponse en fréquence

Au-delà de la fréquence de référence, il est essentiel de connaître la réponse du microphone à différentes fréquences. Pour cela, un actuateur électromagnétique est utilisé pour exciter directement la membrane du microphone. Comme la grille du microphone est retirée pendant cette mesure, le résultat est appelé réponse à l’actuateur. À l’aide de facteurs de correction bien établis, cette réponse est convertie en réponse en champ sonore, représentant par exemple un champ libre à 0° d’incidence. Lorsque la grille ne peut pas être retirée (microphones hermétiquement scellés), la mesure est effectuée à l’aide du coupleur acoustique. Dans ce cas, la courbe résultante est appelée réponse en pression, car elle est basée sur une excitation par pression. Si les corrections ne peuvent pas être appliquées, il est toujours possible de fournir la réponse à l’actuateur ou en champ de pression, permettant ainsi au client d’effectuer un suivi de tendance ou de surveiller la performance au fil du temps.

Étalonnage des paires de microphones

Une paire de microphones est constituée de deux microphones utilisés ensemble, par exemple dans une sonde d’intensité acoustique.

Après l’étalonnage individuel, nous vérifions que :

• les sensibilités de référence sont suffisamment proches,

• les réponses en fréquence sont cohérentes, et

• la différence de phase reste dans les tolérances requises.

La phase est particulièrement critique dans les mesures d’intensité, car toute déviation de phase affecte directement les résultats calculés. Pour cela, nous utilisons un coupleur d’accord de phase, conçu pour ne pas introduire de déphasage supplémentaire. Aucun microphone de référence n’est requis ici, car seule la comparaison relative entre les deux microphones est évaluée.

Rapport des résultats

À la fin de l’étalonnage, chaque client reçoit un rapport d’étalonnage complet contenant tous les détails pertinents, notamment :

• Les informations sur le client et l’équipement (numéros de série, type, date)

• Les équipements de référence utilisés

• Les paramètres environnementaux

• Les résultats de mesure avec les tolérances et incertitudes associées

L’incertitude de mesure constitue une partie essentielle de la norme ISO 17025 et contribue à la traçabilité ainsi qu’à la fiabilité de chaque étalonnage.

Des résultats fiables en toute confiance

Grâce à ces procédures d’étalonnage précises, vous pouvez être sûr que votre microphone — ou votre paire de microphones — fonctionne de manière fiable et conforme aux spécifications. Chaque étalonnage comprend également un rapport de phase, un paramètre particulièrement important lorsque les microphones sont utilisés en paire. Avec ENMO Services, vous pouvez poursuivre vos mesures en toute confiance, en sachant que votre équipement a été étalonné avec précision et en totale conformité avec les normes internationales.
